“A”系列管廊專用氣體檢測儀
地下城市管廊/隧道氣體檢測儀資料 一、 環境特點 ： 1.城市綜合建設于地下，主要用于容納城市工程管線，在通風效果不佳或長期半封閉的狀態下，氧含量受環境影響容易比大氣中稀薄對于巡檢人員來說 立即咨詢產品介紹
規格參數
地下城市管廊產品資料
一、環境特點：
1.城市綜合建設于地下，主要用于容納城市工程管線，在通風效果不佳或長期半封閉的狀態下，氧含量受環境影響容易比大氣中稀薄對于巡檢人員來說，。缺氧環境一不小心則會造成意外事故發生；
2. 城市污水、管廊積水坑內的污水，長期發酵，可能產生一定數量硫化氫和甲烷，日積月累，極易造成硫化氫濃度過高導致巡檢人員中毒，甲烷含量過高一旦發生爆炸可能引發更嚴重后果；
3. 地下管廊經年累月不通風，導致溫度過高，水汽凝結，管廊內各種設備設施過多，信號線集結，水汽極易對設備造成腐蝕性危害；
二、應用介紹
地下管廊里集結各種線信號線、熱力管、燃?xì)夤堋㈦娦殴艿馈⒔o水管道、電力管道等等，是一個多種信號與傳輸對象交匯的場所，為了充分保障管廊內環境安全，需要對其內部環境進行監測，以達到實時、自動監測地下管廊內的環境的目的，其重要性不言而喻。環境監測主要涉及到管廊內的溫濕度、燃?xì)庑孤⒂泻怏w、積水監測等主要涉及到管廊內的溫濕度、燃?xì)庑孤丁⒂泻怏w（硫化氫、一氧化碳）檢測等。通過在地下管廊配置相應的傳感器及報警器，并通過通訊將監測信號傳輸?shù)奖O(jiān)控中心，二次遠傳到地面上的中控室（監測中心）。通過配套的綜合管理軟件對數據進行分析。通過軟件對每個測點的地理位置、測量值或工作狀態進行連續采集，如出現異常，系統會自動生成報警（聲光報警、短信報警、郵件報警可選），第一時間通知到相關人員，將可能出現的險情消滅在萌芽狀態，避免造成大的經濟損失及影響管廊的正常工作。
三、系統解決方案
設計說明：每個區域控制單元設置一套ACU柜，柜內安裝1臺千兆工業以太網交換機，一套UPS，一套可編程控制器。ACU柜內數據采集系統如下：
1. 溫濕度信號、氧氣信號、甲烷信號、硫化氫欣和、液位計信號和其他需要監控信號；
2. 配置方法：
a. 對于溫濕度數據可以參考200米一個測點。
b. 對于可燃?xì)鈭缶槍嶋H情況布置，距離要大大的縮短（或者選擇可能會發生報警的特殊區域）。
c. 對于積水報警則選擇低洼或易積水區域監測。
d. 對于有害氣體監測，一般情況是監測一氧化碳，硫化氫，氧氣，甲烷等氣體，可按平均距離布置或者在投料口附件或根據實際情況安裝。
3. 區間監測儀表控制配置

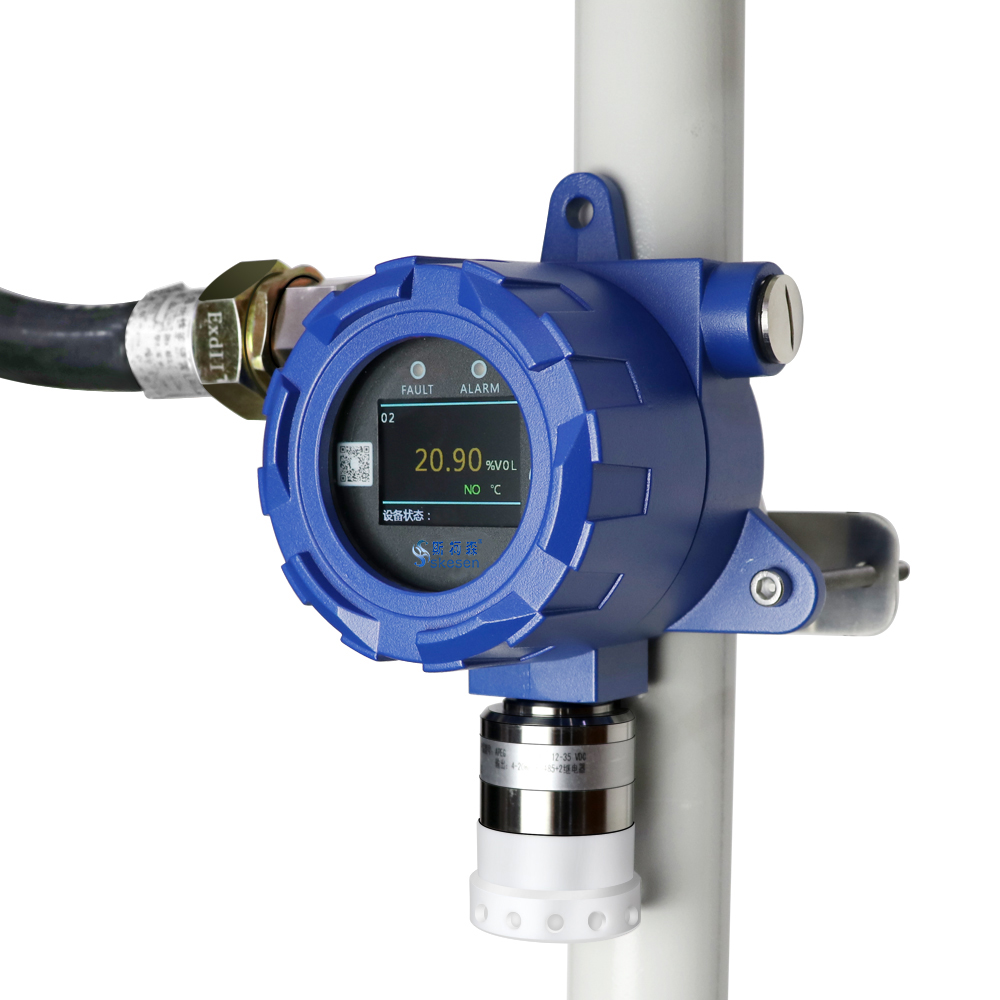

四、產品介紹
產品參數：
檢測支持：甲烷/氧氣/硫化氫/溫濕度
工作電壓：12～35V DC（典型24V）
顯示方式：液晶顯示
采樣方式：擴散式
安裝方式：壁掛式、立管式、橫管式
信號傳輸：RS485或4～20mA(
防爆標志：EXdⅡCT6 Gb
防護等級：IP66
報警方式：顯示屏字符閃爍、報警繼電器輸出
外形尺寸：196*184*93（mm）(L*W*H)
主體材料：鑄鋁材質
執行標準：GB15322.1-2003,GB3836.1-2010 GB3836.2-2010,GB3836.4-2010
產品特點：
1. 高抗?jié)穸?高抗靈敏度：專為管廊而設計，采用特殊抗高濕工藝處理和高抗?jié)衽浼箖x表大大減少漏液率，增加傳感器壽命和使用穩定性；
2. 高清液晶顯示屏：3.2寸液晶顯示屏，可視距離15m(5.0視力)
3. 操作指引指引功能：無須看說明書，操作界面帶操作指引功能，減少誤操作；
4. 故障自動檢測功能：超濃度報警、超溫濕度報警、傳感器壽命到期、標定周期提醒；
5. 黑匣子功能：存儲數據（報警記錄、超濃度報警記錄、操作記錄）
設計尺寸：
五、案例圖
一、環境特點：
1.城市綜合建設于地下，主要用于容納城市工程管線，在通風效果不佳或長期半封閉的狀態下，氧含量受環境影響容易比大氣中稀薄對于巡檢人員來說，。缺氧環境一不小心則會造成意外事故發生；
2. 城市污水、管廊積水坑內的污水，長期發酵，可能產生一定數量硫化氫和甲烷，日積月累，極易造成硫化氫濃度過高導致巡檢人員中毒，甲烷含量過高一旦發生爆炸可能引發更嚴重后果；
3. 地下管廊經年累月不通風，導致溫度過高，水汽凝結，管廊內各種設備設施過多，信號線集結，水汽極易對設備造成腐蝕性危害；
二、應用介紹
地下管廊里集結各種線信號線、熱力管、燃?xì)夤堋㈦娦殴艿馈⒔o水管道、電力管道等等，是一個多種信號與傳輸對象交匯的場所，為了充分保障管廊內環境安全，需要對其內部環境進行監測，以達到實時、自動監測地下管廊內的環境的目的，其重要性不言而喻。環境監測主要涉及到管廊內的溫濕度、燃?xì)庑孤⒂泻怏w、積水監測等主要涉及到管廊內的溫濕度、燃?xì)庑孤丁⒂泻怏w（硫化氫、一氧化碳）檢測等。通過在地下管廊配置相應的傳感器及報警器，并通過通訊將監測信號傳輸?shù)奖O(jiān)控中心，二次遠傳到地面上的中控室（監測中心）。通過配套的綜合管理軟件對數據進行分析。通過軟件對每個測點的地理位置、測量值或工作狀態進行連續采集，如出現異常，系統會自動生成報警（聲光報警、短信報警、郵件報警可選），第一時間通知到相關人員，將可能出現的險情消滅在萌芽狀態，避免造成大的經濟損失及影響管廊的正常工作。
三、系統解決方案
設計說明：每個區域控制單元設置一套ACU柜，柜內安裝1臺千兆工業以太網交換機，一套UPS，一套可編程控制器。ACU柜內數據采集系統如下：
1. 溫濕度信號、氧氣信號、甲烷信號、硫化氫欣和、液位計信號和其他需要監控信號；
2. 配置方法：
a. 對于溫濕度數據可以參考200米一個測點。
b. 對于可燃?xì)鈭缶槍嶋H情況布置，距離要大大的縮短（或者選擇可能會發生報警的特殊區域）。
c. 對于積水報警則選擇低洼或易積水區域監測。
d. 對于有害氣體監測，一般情況是監測一氧化碳，硫化氫，氧氣，甲烷等氣體，可按平均距離布置或者在投料口附件或根據實際情況安裝。
3. 區間監測儀表控制配置
| 環境監測參數內容 | |||||
| 管線類別 | 污水管道 | 燃?xì)夤艿?/span> | 電力艙 | 綜合艙 | |
| 溫濕度 | 應檢測 | 應檢測 | 應檢測 | 應檢測 | |
| 氧 氣 | 應檢測 | 應檢測 | 應檢測 | 應檢測 | |
| 甲 烷 | 應檢測 | 應檢測 | 宜檢測 | 應檢測 | |
| 硫化氫 | 應檢測 | 宜檢測 | 宜檢測 | 應檢測 | |
| 水 位 | 應檢測 | 應檢測 | 應檢測 | 應檢測 |
|
四、產品介紹
產品參數：
檢測支持：甲烷/氧氣/硫化氫/溫濕度
工作電壓：12～35V DC（典型24V）
顯示方式：液晶顯示
采樣方式：擴散式
安裝方式：壁掛式、立管式、橫管式
信號傳輸：RS485或4～20mA(
防爆標志：EXdⅡCT6 Gb
防護等級：IP66
報警方式：顯示屏字符閃爍、報警繼電器輸出
外形尺寸：196*184*93（mm）(L*W*H)
主體材料：鑄鋁材質
執行標準：GB15322.1-2003,GB3836.1-2010 GB3836.2-2010,GB3836.4-2010
產品特點：
1. 高抗?jié)穸?高抗靈敏度：專為管廊而設計，采用特殊抗高濕工藝處理和高抗?jié)衽浼箖x表大大減少漏液率，增加傳感器壽命和使用穩定性；
2. 高清液晶顯示屏：3.2寸液晶顯示屏，可視距離15m(5.0視力)
3. 操作指引指引功能：無須看說明書，操作界面帶操作指引功能，減少誤操作；
4. 故障自動檢測功能：超濃度報警、超溫濕度報警、傳感器壽命到期、標定周期提醒；
5. 黑匣子功能：存儲數據（報警記錄、超濃度報警記錄、操作記錄）
設計尺寸：
五、案例圖
產品參數
檢測支持：甲烷/氧氣/硫化氫/溫濕度
工作電壓：12～35V DC（典型24V）
顯示方式：液晶顯示
采樣方式：擴散式
安裝方式：壁掛式、立管式、橫管式
信號傳輸：RS485或4～20mA(
防爆標志：EXdⅡCT6 Gb
防護等級：IP66
報警方式：顯示屏字符閃爍、報警繼電器輸出
外形尺寸：196*184*93（mm）(L*W*H)
主體材料：鑄鋁材質
執行標準：GB15322.1-2003,GB3836.1-2010 GB3836.2-2010,GB3836.4-2010
